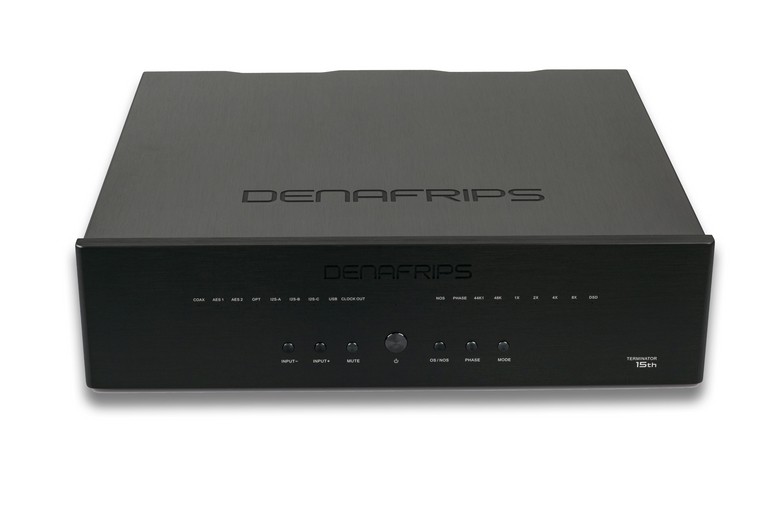

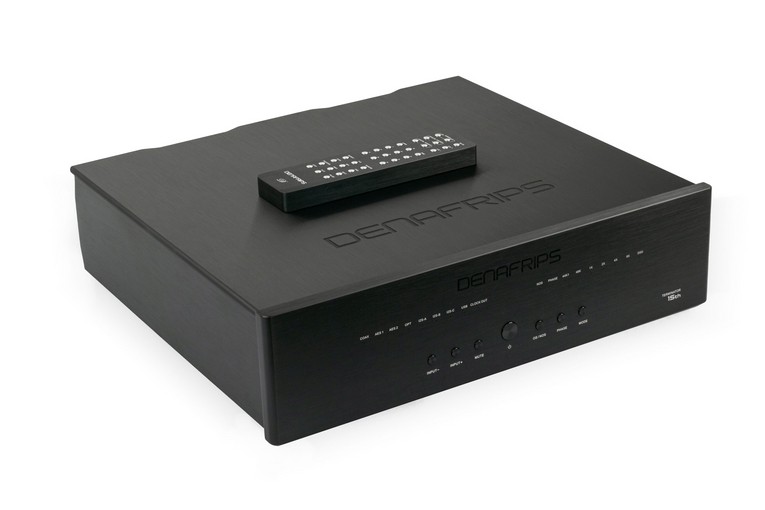

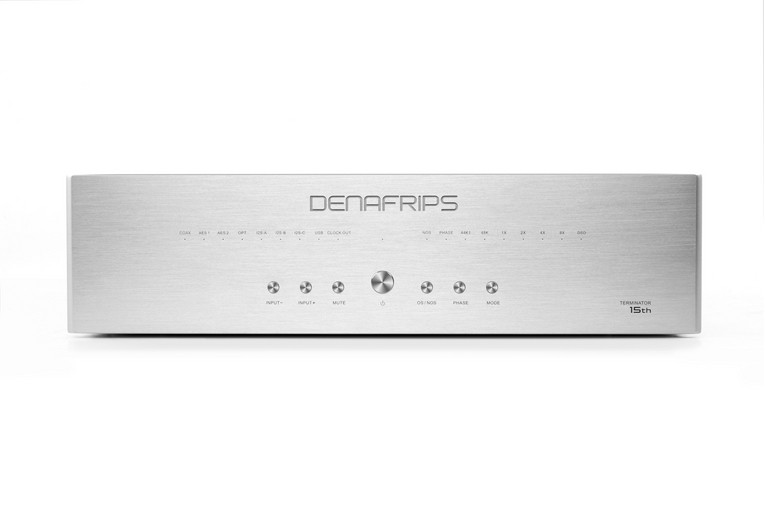

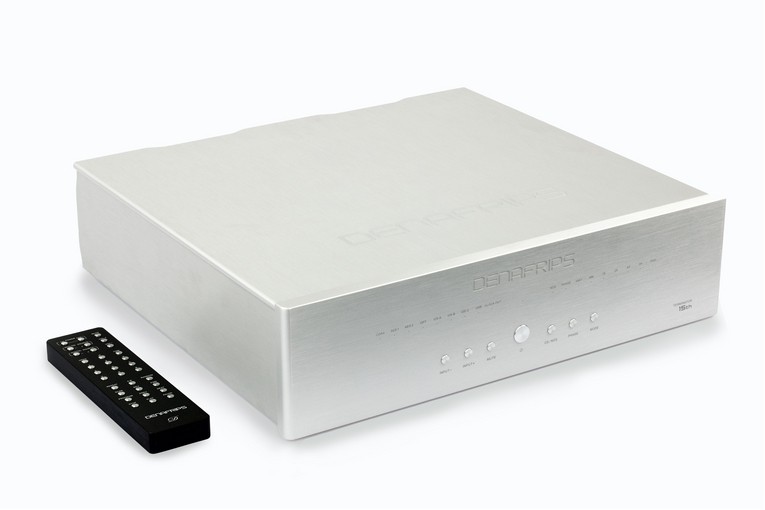

l Denafrips Terminator 15Th è un DAC R2R NOS bilanciato ad alte prestazioni in grado di offrire un suono incredibilmente puro e ricco. Si avvale di un design senza compromessi, concepito per offrire la migliore esperienza musicale possibile!
Denafrips Terminator 15Th: Un DAC eccezionale
Il modulo di conversione digitale/analogica Denafrips Terminator e le sue reti ladder R2R sono perfettamente isolati. Le due schede sono fisicamente collegate dal modulo di clock OCXO. L’isolamento fisico riduce il rumore di fondo e migliora il rapporto segnale/rumore.
Il Terminator 15th è dotato di due clock OCXO che operano a 45,1584 MHz e 49,152 MHz. Incapsulati in un alloggiamento metallico situato al centro del DAC, questi OCXO sono stati progettati appositamente per applicazioni audio di alto livello, con un rumore di fase bassissimo e una precisione molto elevata. Entrambi gli OCXO sono alimentati dal circuito di alimentazione completamente riprogettato, che fornisce corrente costante ai clock. Un’adeguata riserva di energia garantisce la linearità e la stabilità del segnale di clock.
Il jitter viene ridotto anche grazie al riciclo del buffer FIFO. Il buffer FIFO adattivo memorizza i dati audio digitali. Questi vengono letti direttamente con l’OCXO a bassissimo rumore di fase situato direttamente nel DAC.
Il Terminator dispone anche di un’uscita di clock OCXO per una perfetta sincronizzazione di più dispositivi audio.
Il Denafrips Terminator 15Th incorpora un proprio stadio di alimentazione lineare, situato sotto la scheda del DAC e separato da essa da una parete divisoria in acciaio per evitare qualsiasi interferenza. L’alimentatore stesso utilizza due grandi trasformatori toroidali O-Core per le sezioni digitale e analogica e condensatori a bassa ESR per fornire un segnale elettrico a tutti i circuiti audio.
Denafrips Terminator 15Th: Elaborazione del segnale FPGA
Per garantire un percorso del segnale il più breve possibile, i segnali I2S e SPDIF sono elaborati da un chip FPGA, senza ulteriori chip di conversione.
Denafrips Terminator 15TH : Connettori

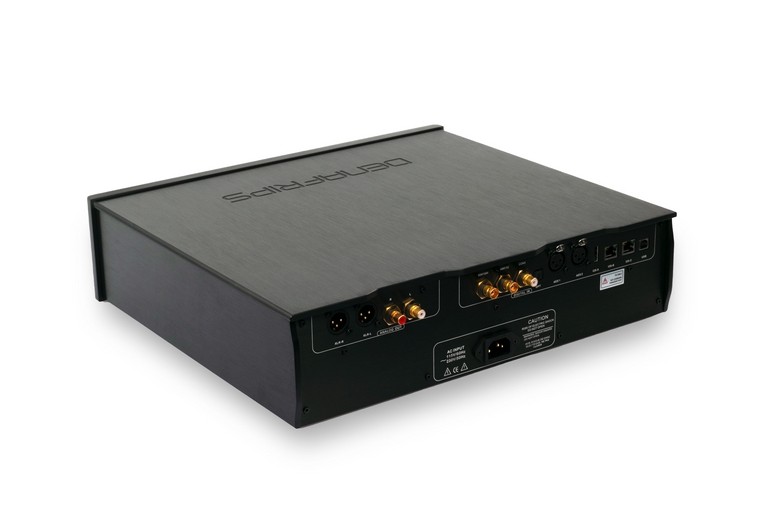

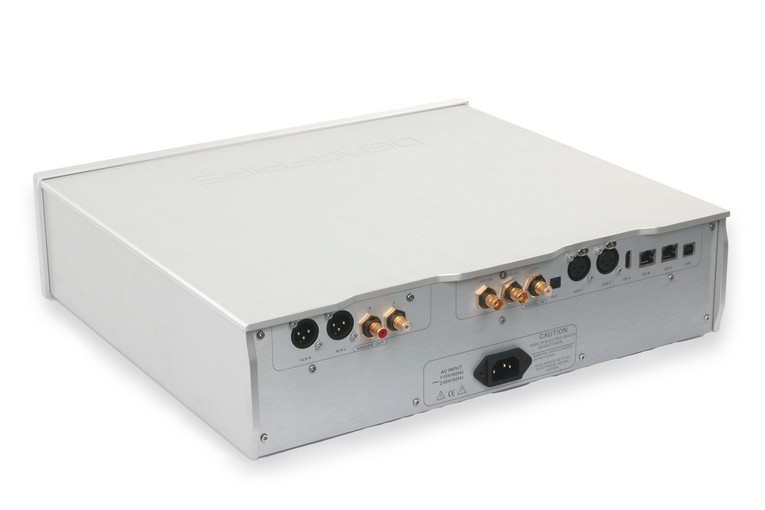

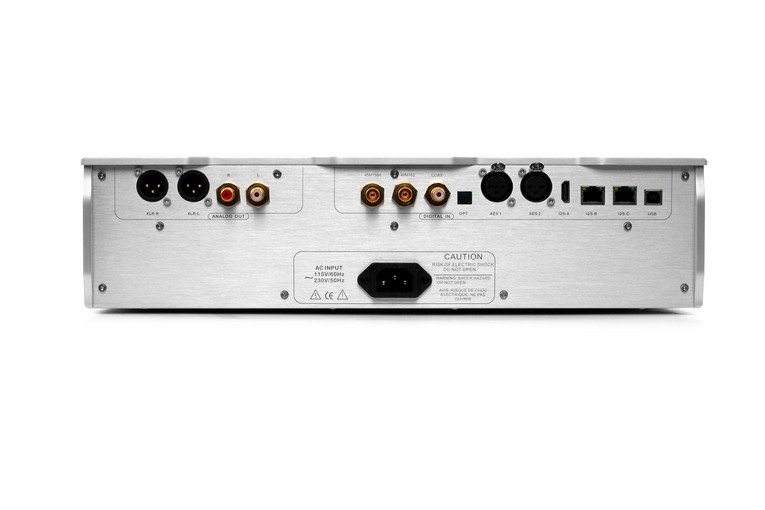

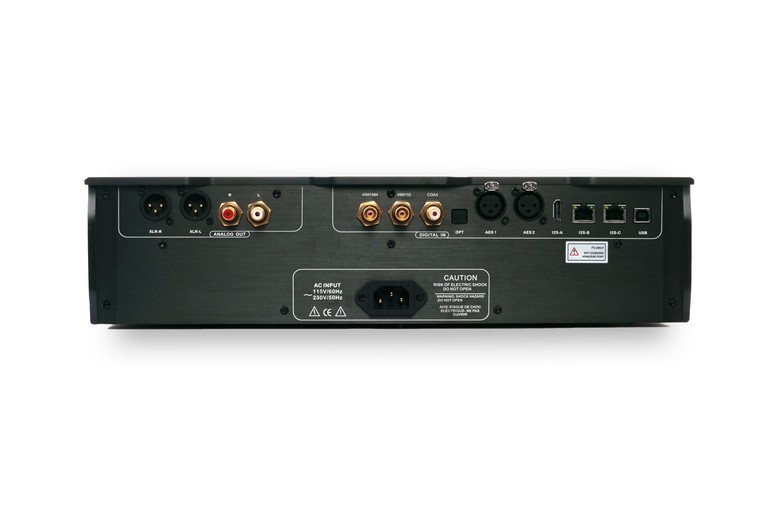

Il Denafrips Terminator 15Th vanta anche una connettività completa, che consente una facile integrazione nella maggior parte dei sistemi audio. Gli ingressi comprendono USB-B, I2S RJ45 LVCMOS, I2S RJ45 LVDS, I2S HDMI LVDS, AES/EBU, Toslink ottico e coassiale. Le uscite comprendono RCA stereo sbilanciato e XLR stereo bilanciato. Due uscite di clock consentono al Terminator e a un altro dispositivo audio di essere perfettamente sincronizzati per ottenere prestazioni ottimali del sistema.
Caratteristiche principali:
- Alimentazione a basso rumore
- Oscillatori clock OCXO di alta precisione
- Isolamento totale dei moduli digitali e R2R
- Buffer FIFO adattivo e reclocker
- Supporto per flussi DSD1024 e PCM 1536kHz via USB e I2S
- Interfaccia USB proprietaria tramite microcontrollore STM32F446 basato su tecnologia AMR
- Testiera USB Pilote
- Doppio ingresso AES/EBU
- Filtri Slow / Sharp
- Configurazione pinout I2S
- Configurazione I2S DSD
Specifiche tecniche
- Tipo di prodotto DAC R2R bilanciato NOS
- Ingressi 1x USB-B
- 1x I2S via HDMI LVDS
- 1x I2S via RJ45 LVDS
- 1x I2S via RJ45 LVCMOS
- 2x AES/EBU
- 1x Toslink ottico
- 1x coassiale
- Uscite 1x XLR stereo bilanciato
- 1x RCA stereo single-ended
- Frequenze di campionamento supportate USB / I2S : PCM fino a 1536kHz, DSD fino a DSD1024
- Ottico / Coassiale / AES : PCM fino a 24bit 192kHz, DSD DoP fino a DSD64
- Livello di uscita/impedenza RCA: 2,2 Vrms @ 625?
- XLR: 4.Vrms @ 1250?
- Modalità di campionamento Non sovracampionamento (NOS)
- Sovracampionamento (OS)
- Filtri Slow/Sharp
- Risposta in frequenza 20Hz – 40kHz -0,2dB
- THD+N 0,002%
- SNR 120dB
- Gamma dinamica > 132dB
- Diafonia -110dB
- Generale
- Alimentazione 100-240VAC 50/60Hz
- Consumo ? 20W
- Colore nero
- Dimensioni 430 x 380 x 125 mm
- Peso 19 kg
- Confezione 1x Denafrips Terminator 15TH
